AutoCAD 폴리라인을 스플라인으로 변경하는 방법

폴리라인과 스플라인의 차이점

AutoCAD와 같은 CAD 프로그램을 사용하다 보면 폴리라인(Polyline)과 스플라인(Spline)이라는 두 가지 선형 이 있죠

이 두 개념은 비슷해 보이지만, 실제로는 그 용도와 속성이 다릅니다.



1) 폴리라인(Polyline)

폴리라인은 여러 개의 선분과 호(arc)를 연결하여 하나의 연속된 객체로 만든 것입니다.

각 점은 직선이나 원호로 연결되며, 정밀한 직선 구조를 유지하는 것이 특징

2) 스플라인(Spline)

스플라인은 곡선을 부드럽게 연결하여 자연스러운 형태를 만드는 곡선 객체

CAD에서는 NURBS(Non-Uniform Rational B-Splines)를 사용하여 생성되며 수작업으로 설계하는 제품 디자인
자동차 외관, 항공기 설계 등에 활용(다양하게 활용하죠)

폴리라인을 스플라인으로 변경해야 하는 이유

폴리라인은 직선과 원호를 기반으로 하기 때문에 곡선이 많을 경우 부드럽지 않게 보일 수 있으며
이런 경우 폴리라인을 스플라인으로 변환하면 더욱 자연스러운 형태를 얻을 수 있습니다.

또한, 스플라인은 곡선의 조정이 자유로워 디자인 작업이나 CNC 가공에서 유용합니다. (저는 디자인에 쓰죠)







폴리라인을 스플라인으로 변경하는 방법

AutoCAD에서 폴리라인을 스플라인으로 변환하는 방법은 아주 간단
하지만 어떤 방식으로 변환하느냐에 따라 결과물이 달라질 수 있으므로 몇 가지 주요 방법을 알아보겠습니다.





1) SPLINEDIT 명령어 사용하기(스플라인을 폴리라인으로 변경)

AutoCAD에서 제공하는 SPLINEDIT 명령어를 사용하면 스플라인을 폴리라인으로 변환할 수 있습니다.

아래 단계에 따라 진행하면 됩니다.

① 명령어 입력
명령어 창에 SPLINEDIT를 입력하고 Enter 키를 누릅니다.

② 변환할 스플라인 선택
폴리라인으로 변환하고자 하는 스플라인을 클릭

③ 옵션 선택
화면 하단의 옵션 중 Convert to Spline(스플라인으로 변환)을 선택

④ 결과 확인
변환된 스플라인이 자연스럽게 곡선을 이루는지 확인
필요하면 PEDIT 명령어를 이용해 추가 수정

옵션에서 P(폴리라인변환), 엔터 엔터









2) PEDIT 명령어 활용

폴리라인 편집 명령어인 PEDIT을 사용하면 폴리라인을 스플라인으로 변환할 수 있습니다.(제가 주로 사용하는 방법)

① 명령어 입력
명령어 창에 PEDIT를 입력한 후 Enter를 누릅니다.

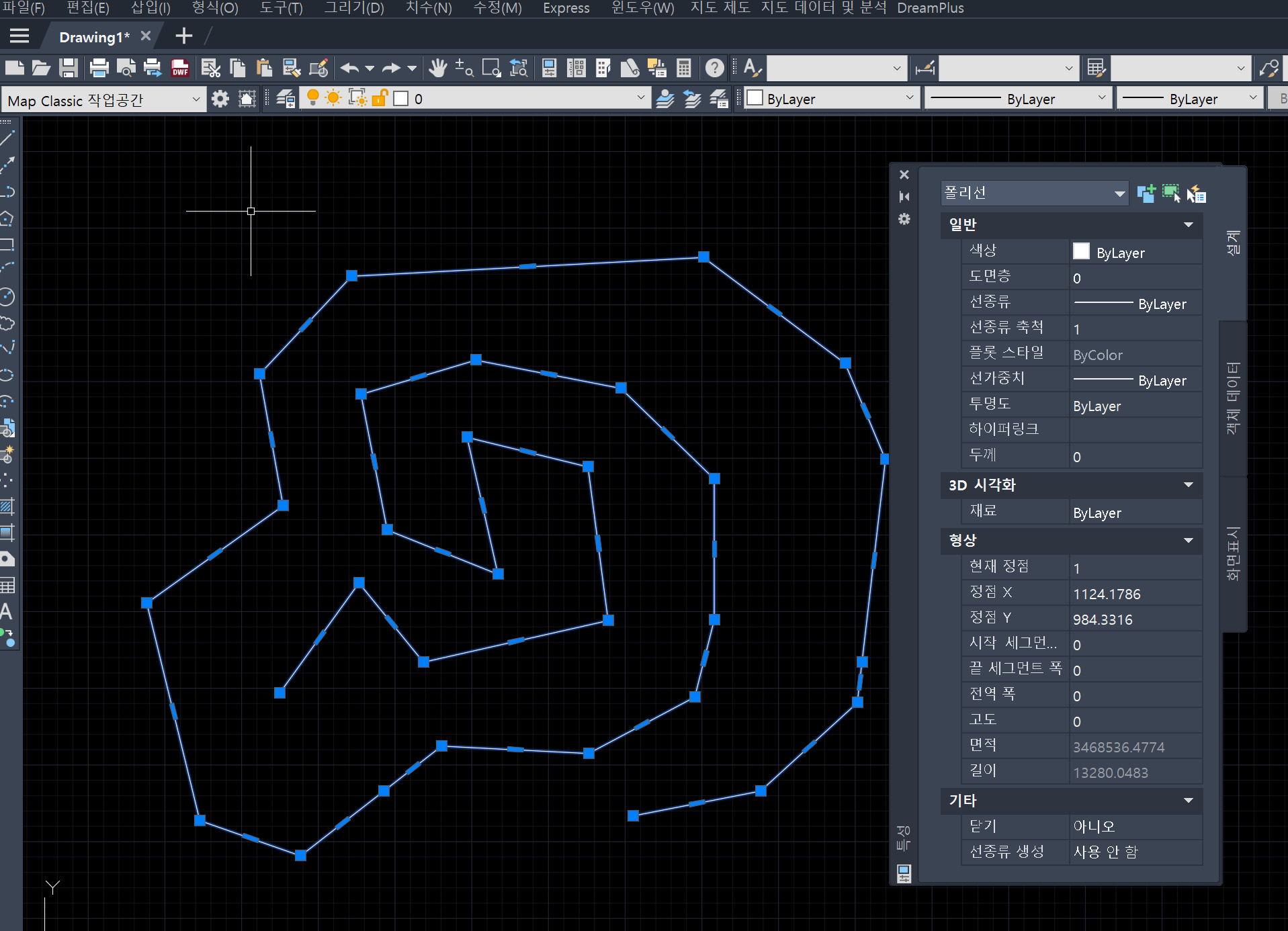

② 변환할 폴리라인 선택
변환할 폴리라인을 클릭

③ 옵션 선택
화면 하단의 옵션 중 Spline(스플라인 변환)을 선택

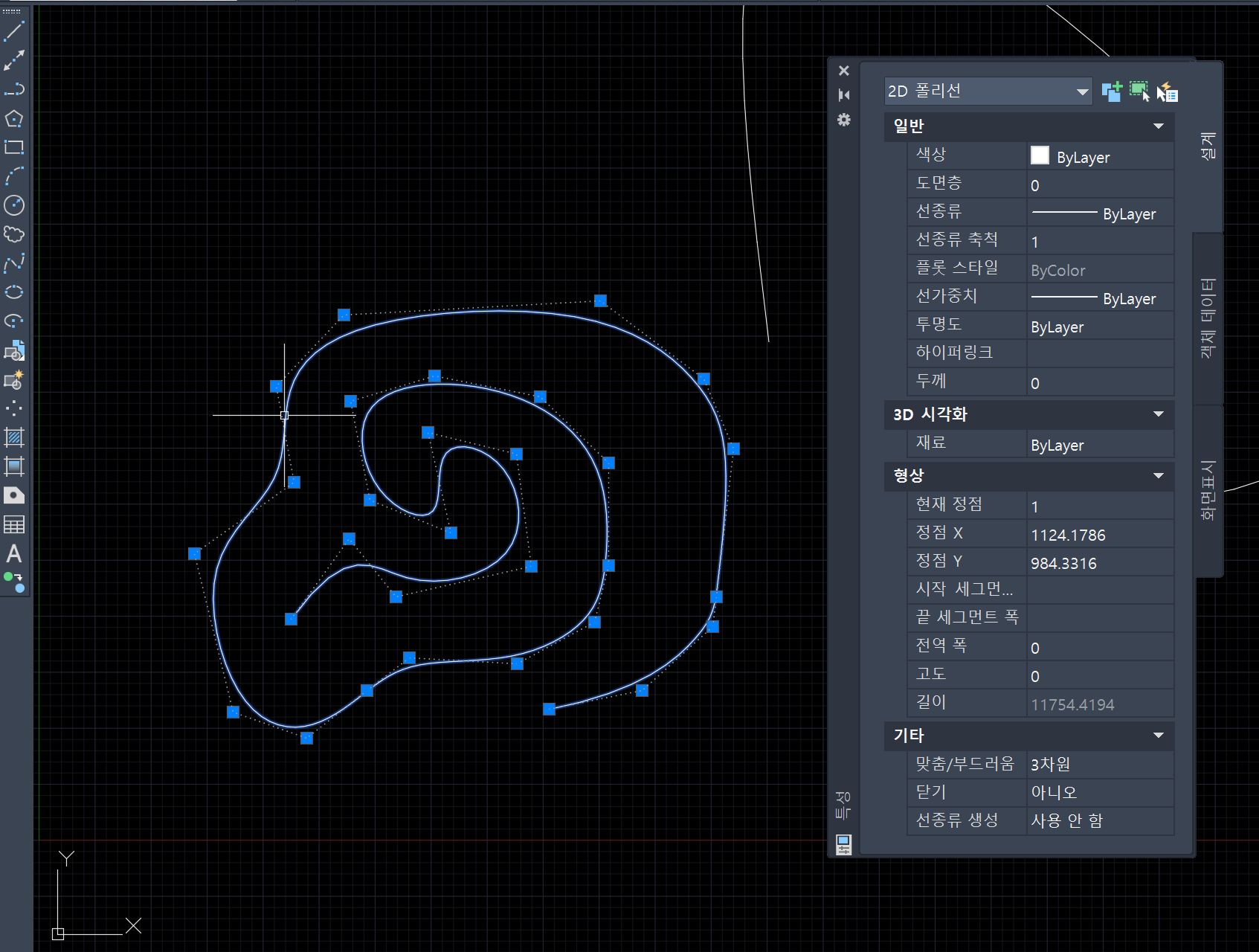

④ 변환 확인
변환된 선이 부드러운 곡선으로 바뀌었는지 확인
이 방법은 간단하게 변환할 수 있지만 곡선의 제어가 상대적으로 어려운 단점이 있어요

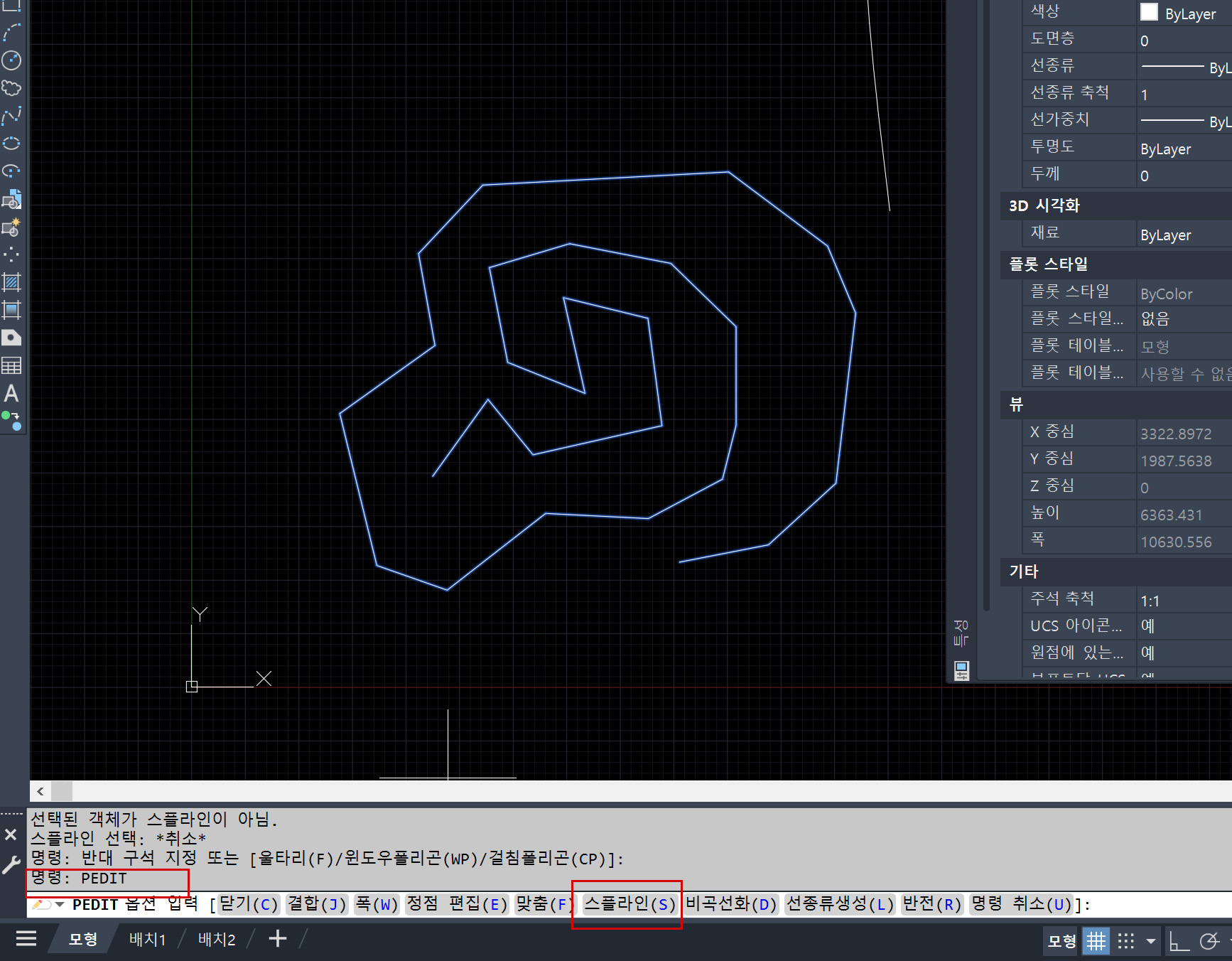

폴리라인 선택후 PEDIT 입력 엔터 S입력 엔터 끝~



3) SPLINE 명령어로 새로 그리기(이건 변환은 아니죠 ...따라그리기 일명 따기)

기존 폴리라인을 스플라인으로 변환하는 대신 SPLINE 명령어를 사용하여 새로운 스플라인을 그리는 방법



① 명령어 입력
AutoCAD 명령어 창에 SPLINE을 입력한 후 Enter

② 점 지정
폴리라인의 각 지점을 따라 클릭하여 스플라인을 생성

③ 엔터 입력
모든 지점을 선택한 후 Enter를 누르면 스플라인이 생성

이 방법은 다소 번거롭지만, 변환된 스플라인의 품질을 직접 조정할 수 있는 장점



4. 변환 후 주의할 점

폴리라인을 스플라인으로 변환한 후 몇 가지 주의해야 할 사항

1) 정확한 형태 유지 여부 확인

스플라인으로 변환되면서 원래 폴리라인의 형상이 일부 변형될 수 있습니다.

특히 직선과 원호가 많았던 폴리라인의 경우, 원래 형태와 차이가 있는지 확인 필수

2) 제어점(Control Point) 조정

스플라인은 제어점을 조정하여 곡률을 변경
GRIPS 기능을 활용해 스플라인의 형태를 조정하면 더욱 원하는 모양을 만들 수 있습니다.



3) 파일 용량 증가 가능성

스플라인은 폴리라인보다 데이터가 많아 파일 용량이 커질 수 있습니다.
특히 대형 도면에서 스플라인이 많으면 렌더링 속도나 출력에 영향을 줄 수 있으므로 주의 필요







폴리라인을 스플라인으로 변환하는 것은 부드러운 곡선이 필요한 경우 매우 유용한 기능입니다.

AutoCAD에서는 SPLINEDIT, PEDIT, SPLINE 등의 명령어를 활용하여 쉽게 변환할 수 있습니다.

하지만 변환 후에는 원래 형태를 유지하는지 확인하고 제어점을 활용해 원하는 곡선을 조정하는 것이 중요
스플라인을 적절히 활용하면 더욱 정교한 디자인과 자연스러운 곡선을 표현할 수 있습니다.
